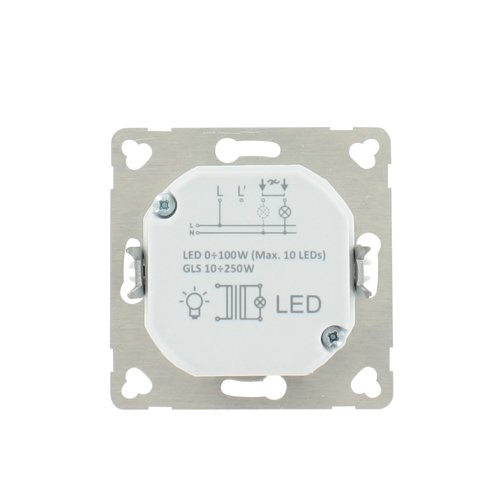

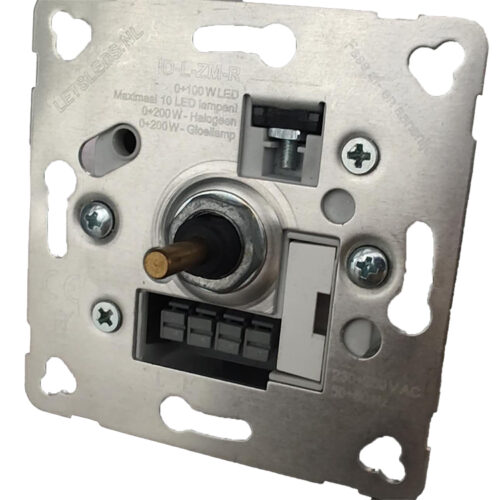

LED dimmer fase af- en aansnijding

Deze dimmer maakt gebruik van zowel fase afsnijding en fase aansnijding. Mede hierdoor kan deze dimmer 99% van alle dimbare LED lampen dimmen. Alle lampen van Letsleds kunnen met deze LED dimmer gedimd worden.
De dimmer heeft twee standen:

  1. Fase afsnijding (trailing edge) wordt gebruikt bij de alle dimbare 230 Volt LED lampen, inbouwspots, opbouwspots etcetera. Let erop dat bij dit type LED lamp GEEN 12 of 24 Volt trafo gebruikt wordt! Omdat die lampen alleen in combinatie met een dimbare LED trafo gedimd kunnen worden.
  2. Fase aansnijding (leading edge / TRIAC) wordt gebruikt bij de meeste LED verlichting met externe 12 of 24 Volt transformator / driver, zoals 12 Volt spots van Letsleds. Maar momenteel gebruiken ook steeds meer 230 Volt LED lampen fase aansnijding, dit is dus afhankelijk van de lamp die u heeft.

De dimtechniek moet dus afgestemd worden op de dimtechniek van de dimbare LED lamp zelf. Sommige lampen vereisen per sé de ene techniek. Andere lampen hebben een lichte voorkeur en sommige lampen werken goed met beide technieken. Dit is dus helemaal afhankelijk van de lamp die u gekocht heeft. Het voordeel van deze dimmer is dat deze beide dimtechnieken bezit en daardoor theoretisch elke dimbare LED lamp goed kan dimmen. Toch kan het wel eens voorkomen dat een LED lamp kleinere flikkeringen geeft. Dit is geen dimprobleem, maar komt doordat de LED enorm energie zuinig is en reageert op de kleinste spanningsverschillen in het stroomnetwerk.

Dimrange voor verschillende typen lampen:

  • Gloeilampen 230 Volt: 10 – 200 Watt
  • Halogeen lampen 230 Volt: 10 – 200 Watt
  • Elektronische halogeen trafo 12 Volt: 10 – 300 Watt
  • Conventionele trafo: 10 – 200 Watt
  • LED lampen: 0 – 100 Watt (maximaal 10 stuks)

Tevens kan deze dimmer moeiteloos Filament LED lampen dimmen, namelijk in stand twee.
Deze dimmer is eenvoudig te installeren in uw universele inbouwdoos met tevens de mogelijk om de dimmer in een hotelschakeling aan te sluiten.

De druk / draai dimmer wordt standaard zonder afdekplaten geleverd, maar deze dimmer is wel geschikt voor de bekende universele A-merk afdekplaten zoals we die in Nederlands gewend zijn. Let er wel op dat het gat aan de achterkant van de drukknop, waar het pennetje van de dimmer in moet 4mm is. De dimmer is getest en start bij 0 Watt voor het dimmen van onze LED lampen !

Let op: controleer vooraf of de diameter van drukknop 4mm is.

Wij willen u op het feit attenderen dat wij niet kunnen garanderen dat deze dimmer op uw eigen LED lampen werkt. Wij hebben deze dimmer getest op werking bij onze eigen producten en kunnen u hierbij tevens adviseren.
Ook kunnen wij advies geven of deze dimmer zou kunnen werken op uw eigen gekochte producten. Graag hiervoor contact opnemen via Letsleds chat, mail of telefoon. Kijk ooks eens bij de blog om een compleet beeld te krijgen voor het dimmen van ledlampen en de mogelijkheden.

Instellen van de dimstand op de dimmer

Om de dimmer op een andere stand in te stellen moet u de volgende stappen doorlopen.



  1. Schakel de dimmer in en draai deze naar de hoogste stand. (volledig rechtsom draaien)
  2. Schakel de dimmer UIT en weer AAN en wacht totdat de lampen volledig branden.
  3. Herhaal stap 2 ten minste nog twee keer (OFF-ON-OFF-ON) en wacht steeds totdat de lampen volledig branden voordat u de lampen weer uitschakelt.
  4. De lampen zullen automatisch in een aantal grote stappen op en neer gaan in helderheid. Dit geeft aan dat de dimmer in de INSTEL MODE staat, waarna de lampen automatisch in een lage stand zullen gaan of geheel uitgaan. (is dit niet het geval, dan dient u de eerste drie stappen te herhalen)



    • Om MODE 2 te selecteren dient u de dimmer in de minimale stand te zetten.
      De lamp zal automatisch naar de laagste en vervolgens naar de hoogste stand gaan.
    • De dimmer is nu gereed voor gebruik.



  • Om MODE 1 te verkrijgen dient u de dimmer in de minimale stand te draaien en vervolgens op de hoogte stand. De lamp zal automatisch na 5 seconden vloeiend naar de hoogste stand gaan.
  • De dimmer aangepast en gereed voor gebruik.



Klik hier voor een voorbeeld video om de dimmer in te stellen





Afhalen bij Letleds is natuurlijk ook altijd mogelijk in overleg.

Extra informatie

Gewicht80 g
Magazijn locatie

A06

Montage

Exclusief afdek plaat

Aansluitwijze

Schroefbevestiging

Bruikbare afdekplaat A-merk

Berker 90%, Bouwmarkt afdekplaat 90%, Bush-Jaeger 90%, Gira 90%, Jung 90%, Niko 90%

Bedieningswijze

Druk/draaiknop

Knop bevestiging

Ø 4mm

Geheugenfunctie

Met geheugenfunctie

Dim techniek

Fase aansnijding, Fase afsnijding

IP waarde

IP20

Voltage

AC 220/230-Volt

Belasting min/max.

1-100W LED

Frequentie

50 Hz

Keurmerk

CE & RoHS

Hoogte

33mm

Soort dimmer

Inbouw muurdimmer
